Migration von Applikationen zu IPv6

Hintergrund

• Projekt Deutschland Online Infrastruktur will IPv6 für das Kommunikationsnetz der Behörden
• Absicherung des Netzes nötig
• Ziel:
  • minimale Implementation bis 31.12.09
  • brauchbare Implementation in GeNUGate 7.0

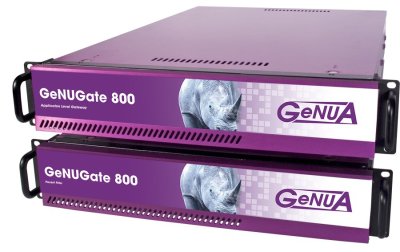

Was ist GeNUGate?

• zweistufige Hochsicherheitsfirewall: Behörden, Banken etc
• basiert auf gehärtetem OpenBSD
• kein Forwarding, sondern Application Level Gateways (ALG):
  • www, smtp, ftp, telnet, pop, nntp...
  • tcp, udp, rawip, ping
• ALGs sind primär in perl geschrieben

Realisierungszeitraum

• erste tiefere Gedanken zum Thema Mitte 2008
• Anfangen Implementation 08/2009
• minimale Implementation fertig 31.12.2009 :)
• brauchbare Implementation fertig 04/2010

IPv6 Allgemeinwissen

• IPv4 Adressen werden knapp
• größerer Adressraum, jedes System soll (ohne NAT) erreichbar sein. 32bit IPv4 vs. 128bit IPv6
• Syntax der Adressen ist anders
• Detailwissen:
  • aufgeräumt: div. Erweiterungen von IPv4 integriert
  • optimiert für Routing
  • feste Headerlänge

Teufel steckt im Detail

Syntax der Adressen

• Adressen sehen anders aus, gleiche Adresse wird auf verschiedene Arten ausgedrückt
  • ffff::7f00:1
  • ffff:0:0:0:0:0:7f00:1
  • ffff:0000:0000:0000:0000:0000:7f00:0001
  • ffff::127.0.0.1
• neue Syntax bei diversen Protokollen
  • http://[ip6addr]:port bei URLs
  • user@[IPv6:ip6addr] bei SMTP
  • in X509 Zertifikaten binär, muss man auf die Länge schauen
  • ...

Socket API

• Socket API für die meisten Anwendungen analog
• diverse spezielle Sachen (flow, scope, multicast..)
• RAW Socket API total anders
  • raw sockets empfangen keine Header
  • und können auch keine mittels IP_HDRINCL versenden
  • muss man alles mit [gs]etsockopt, sendmsg und recvmsg machen

Routing

• Ziel war Tabellen in den Routern klein zu halten
• Idee ist, das einem die Adressen nicht mehr gehören
• sondern man bei Providerwechsel einen neuen Prefix zugewiesen bekommt
• und eine Zeitlang alter und neuer Prefix parallel existieren
• welche Rechner, Applikationen oder Firewalls.. sind wohl auf sowas vorbereitet?

Autokonfiguration, DAD...

• jeder Rechner ermittelt mittels Duplicate Adress Detection (DAD) eine passende Adresse im Netzwerk
• DAD greift auch bei manueller Konfiguration
• früher war bei doppelter Adresse erratisches Verhalten, konnte schnell durch Umkonfiguration des duplicate Host behoben werden
• mit IPv6 geht erstmal garnichts mehr, selbst wenn der duplicate Host weg ist

Probleme in der Übergangsphase

• Applikationen brauchen Socket für IPv4 und IPv6
  • oder mapped IPv4
  • was in OpenBSD explizit nicht supported ist
• DNS: wenn Host AAAA und A Records hat, welches nimmt man?
  • auch wenn Host IPv6 Adressen hat muss IPv6 nicht funktionieren
  • evtl. nur im lokalen Netzwerk IPv6 aber nicht nach draussen
  • IPv6 kann wegen Tunnellösung langsamer sein bzw. erratisch funktionieren
  • evtl. gibt es Router auf dem Weg, die kein IPv6 verstehen
• Durchtunneln von Firewalls mittels IPv6 in IPv4 Tunnel, evtl. ohne das man sich dessen bewusst ist

IPv6 und Perl

• Situation nicht besser als bei Vortrag vom letzten Jahr :(
• kein IPv6 im CORE, auch in perl5.12 nicht
• Socket6 funktioniert
• IO::Socket::INET6 funktioniert überwiegend und wird eifrig weiter gepflegt
• Net::IPAddr zum Manipulieren/Parsen von Adressen funktioniert
• wichtig CORE und nicht CORE Module (Net::SMTP, Net::FTP, LWP...) können kein IPv6
• aber Workarounds existieren (Net::INET6Glue)

Migration des GeNUGate

• Administration
• DNS Preferenz
• Kernel
• ALGs
• diverse Programme
• Testumgebung

Administration über GUI

• keiner will mit langen IPv6-Adressen manuell arbeiten, d.h. hier wurden Aliase eingeführt, die statt der Adresse/Netzwerk verwendet werden können
• nach langer Diskussion entschieden keine explizite Unterstützung für Prefixwechsel zu haben, die Konkurrenz hat sowas auch nicht

DNS Preferenz - Optionen

• IPv6 vor IPv4
• IPv4 vor IPv6
• abhängig vom Prefix/Netzwerk machen
• jede Rule kann verschiedene Einstellungen haben

DNS Preferenz - Beschränkungen

• OpenBSD System resolver kann nur IPv4 vor IPv6 oder umgekehrt
• squid Resolver macht immer IPv6 vor IPv4
• ALG Resolver kann noch kein IPv6
• rtpproxy Resolver kann auch kein IPv6
• Nutzer muss Verhalten des Systems verstehen können

DNS Preferenz - Entscheidung

• lange Diskussionen
• wir gehen davon aus, das GeNUGate in stabilem Umfeld eingesetzt wird, d.h. keine instabilen IPv6 Tunnel
• daher: einheitlich IPv6 vor IPv4 wenn IPv6 konfiguriert
• allerdings kann bei den ALGs durch ACLs Netzwerke verbieten, dadurch kann man für bestimmte Netzwerke IPv4 erzwingen

Anpassungen OpenBSD Kernel

• IPv6 in OpenBSD stabil
• GeNUGate spezifische Erweiterungen mussten für IPv6 hinzugefügt werden
  • divert sockets (analog zu REDIRECT bei iptables) erweitern
  • Härtungen übernehmen (Spoofing checks, kein Forwarding)
• kleinere Bugs fixen

Anpassungen ALGs

• ACLs um IPv6 Support erweitern
• um Probleme mit DNS abzufangen werden jetzt wenn nötig alle Adressen durchprobiert, die DNS Lookup liefert
• Berücksichtigung von IPv6 in Protokollen (URLs, E-Mail Adressen...)
• Erweiterung FTP ALG für IPv6 (EPRT,EPSV)
• Anpassung Ping und Raw-IP ALG an neues RAW Socket API
  • Hoplimit etc via recvmsg lesen, statt IP-Header zu parsen
  • Hoplimit etc via sendmsg/setsockopt setzen, statt mit IP_HDRINCL
  • src + dst für icmp6 TIMEX per bind/connect setzen, statt mit IP_HDRINCL
• SMTP: erstmal keine Spamchecks bei IPv6, da nicht ganz klar ist, wie diese funktionieren sollen (z.B. RBL)

weitere Programme auf GeNUGate

• sendmail: funktioniert einfach
• squid kann eigentlich seit 3.x IPv6, aber
  • nur mit IPv4 compatible, was OpenBSD nicht unterstützt
  • Version 3.x ist sehr instabil (C++ rewrite)
  • daher erstmal kein IPv6 mit squid (geht auch ohne squid)
• OSPF
  • gated unterstützt kein IPv6 und wird es wohl auch nie mehr bekommen
  • evtl. benutzen wir OpenOSPFD
• rtpproxy
  • uralte Software, nur ein Kunde braucht das
  • eigener Resolver, den wir schon für IPv4 repariert hatten
  • Entscheidung: bekommt kein IPv6 Support

Testtools

• Net::SMTP, Net::FTP, LWP.. haben keine IPv6 Unterstützung, aber dank Net::INET6Glue kann man sie benutzen
• bisher dnet benutzt um für Tests kaputte IP Pakete zu kostruieren
  • aber das unterstützt kein IPv6
  • scapy kann IPv6 aber kein aktueller OpenBSD Port (viel Abhängigkeiten)
  • Net::Packet vom Autor als obsolet markiert
  • evtl. Nachfolger Net::Frame benutzen

weitere Erfahrungen

• unter OpenBSD macht ein getaddrinfo(ipv4-addr,AF_INET6) ein AAAA Lookup nach der ipv4-addr (RFC nicht klar in dieser Hinsicht)
  • sowas wurde von IO::Socket::INET6 <2.58 getriggert
  • gefixt durch Optimierung in IO::Socket::INET6
• 'localhost' nicht überall das gleiche
  • i.A auf ::1 und 127.0.0.1 auf IPv6+IPv4 fähigen Systemen
  • aber bei Fedora 10 ist ::1 localhost6
  • brach multihomed Test für IO::Socket::INET6

Fragen?
