:begin
Net::Inspect
Steffen Ullrich, GeNUA mbH
Deutscher Perl-Workshop 2012, Erlangen
about:me
- Steffen Ullrich
- seit 1996 Perl
- seit 2001 bei GeNUA mbH Network Security
- Modules:
- IO::Socket::SSL
- Net::SIP, Net::SSLGlue, Net::INET6Glue, Net::PcapWriter
- Mail::SPF::Iterator
- Devel::TrackObjects
- neu: Net::Inspect
Hintergrund
- seit 07/2011 im Forschungsprojekt Padiofire:
- BMBF, Unis Erlangen, Cottbus, Innsbruck + GeNUA mbH
- Web 2.0 Sicherheit
- ALG, IDS, Deep Inspection...
- ALG (GeNUGate): OSI Layer 4..7 - viel Erfahrung
- IDS (Bro): OSI Layer 2..4[..7] - keine Erfahrung
- Bro Code/Design Doku - RTFC
- es versteht sich besser, wenn man sowas mal selber implementiert
- Perl Rapid Development to Rescue!
Push statt Pull
- Input-Events werden werden in den Layer geschickt
- Layer aktualisiert evtl. internen State, Buffering
- und generiert Output-Events so früh wie möglich
- die wiederum Input des nächsten Layers sein können
- u.U. mehrere Empfänger auf einem Layer
- Empfänger ignoriert Daten, die ihn nicht interessieren
- flexibles Push vs. unflexibles Pull
- Push kann man in Pull Lösung integieren, nicht umgekehrt
- einfach in AnyEvent, POE... integrierbar

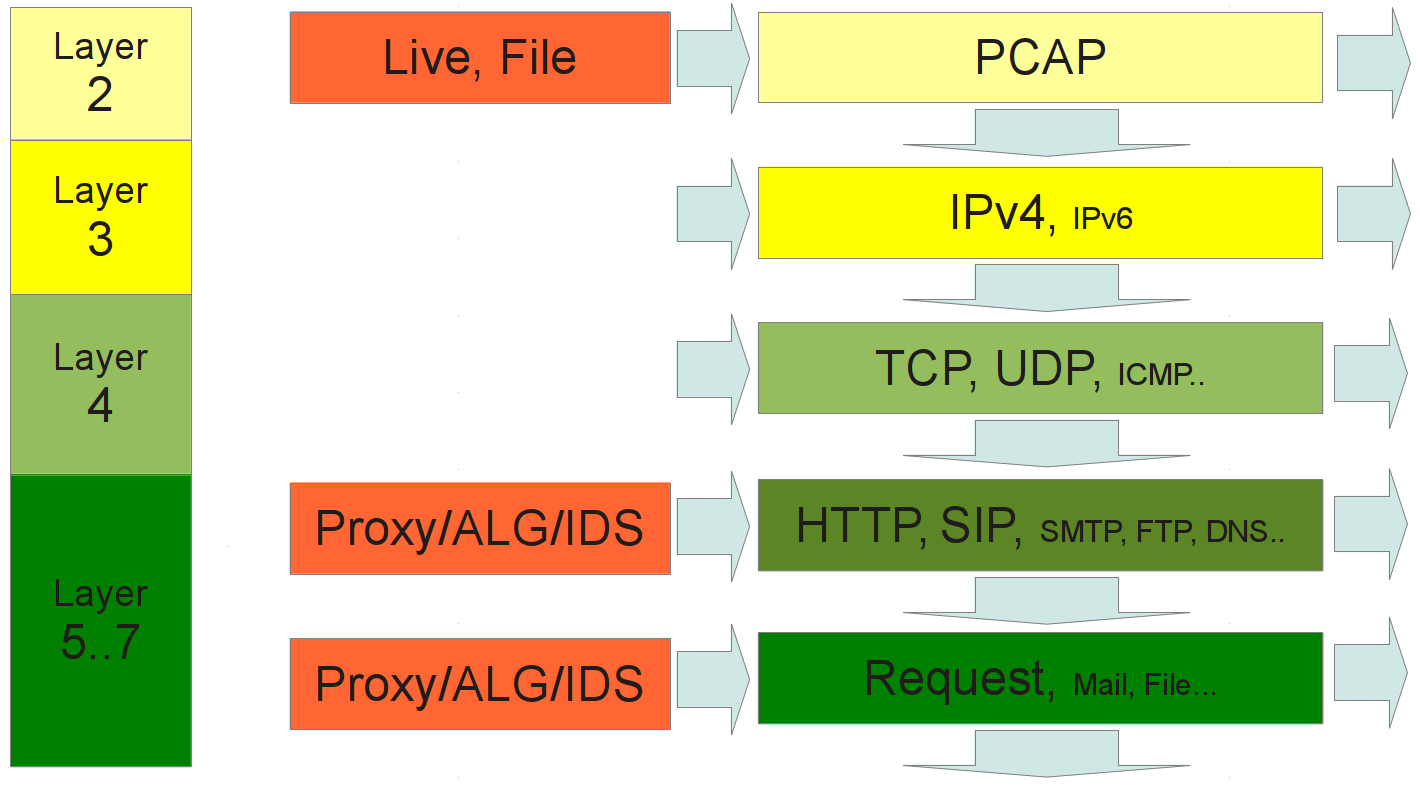

Input/Output auf jeder Ebene
- L2::Pcap - Raw Daten extrahieren
- L3::IP - Reassembly von Fragmenten
- L4::TCP - Reordering, Connection open/close
- L7::HTTP - Requests extrahieren: Pipelining, Unchunking
- L7::HTTP::Request - Dekomprimierung
robuste HTTP-Verarbeitung
- gegen 25GB Real-Life Daten getestet
- kaputte Header anmeckern aber weiterparsen: 'Last Modified'
- gzip Header aber keine gzip Daten
- Body wenn keiner sein darf
- Pipelining
Design Details
my $http = Net::Inspect::L7::HTTP->new(...);
my $tcp = Net::Inspect::L4::TCP->new($http);
my $ip = Net::Inspect::L3::IP->new($tcp);
my $pkts = Net::Inspect::L2::Pcap->new($pcap,$ip);
pcap_loop($pcap,-1,sub {
my (undef,$hdr,$data) = @_;
return $pkts->pktin($data,$hdr);
});
L2::Pcap
- in: pktin($pcapdata,\%pcaphdr)
- Pcap Header entfernen, Zeit extrahieren
- upper_layer->pktin($rawdata,$time)
L3::IP
- in: pktin($data,$time)
- src-addr, dst-addr, proto extrahieren
- Reassembly von Fragmenten
- kein IPv6 derzeit
- upper_layer->pktin($ipdata,\%meta)
L4:TCP
- in: pktin($ipdata,\%meta)
- src-port, dst-port extrahieren
- Reordering
- upper_layer-> ...
- syn(\%meta)
- new_connection(\%meta) -> Connection object
- in($dir,$tcpdata,$eof,$time)
- fatal($reason,$time)
L4::UDP
- in: pktin($ipdata,\%meta)
- src-port, dst-port extrahieren
- upper_layer-> ...
- pktin($udpdata,\%meta) -> connection|undef
- connection->pktin($dir,$udpdata,$time)
L5::GuessProtocol
my $http = Net::Inspect::L7::HTTP->new(...);
my $fallback = Net::Inspect::L5::Unknown->new(...);
my $empty = Net::Inspect::L5::NoData->new;
my $l5 = Net::Inspect::L5::GuessProtocol->new();
$l5->attach($http);
$l5->attach($unknown);
$l5->attach($empty);
- Protokoll erraten via class->guess_protocoll
- in weiterleiten an $handler->in sobald $handler feststeht
L7::HTTP
- in: in($dir,$data,$eof,$time)
- Header Parsen, Chunks erkennen, Pipelining...
- upper_layer->new_request(\%meta,$conn) -> request object
- in_request_header($header,$time)
- in_request_body($data,$eof,$time)
- in_response_header($header,$time)
- in_response_body($data,$eof,$time)
- in_chunk_header($header,$time)
- in_chunk_trailer($trailer,$time)
- in_data($dir,$data,$eof,$time): CONNECT.. requests
- fatal($reason)
L7::HTTP::Request::InspectChain
- Request Objekt
- attachbare Hooks für Analyse und Manipulation:
- request_header (header)
- request_body (chunk)
- response_header (header)
- response_body (chunk)
- ...
- vordefinierte Hooks für Unchunking und Dekomprimierung
tcpudpflow
- extrahiert TCP/UDP-Verbindungen aus pcap (live, File) in einzelne Files
- mögliche sinnvolle einfacher Erweiterungen
- Signature Matching über Paketgrenzen - alle anderen ignorieren
- Speichern einzelner Verbindung als pcap-Stream für nachfolgende
Analyse durch Wireshark etc via Net::PcapWriter
httpflow
- extrahiert HTTP-Requests aus pcap (live,File) in einzelne Files
- mit/ohne Unchunking
- mit/ohne Dekomprimierung
- sinnvolle Erweiterungen analog tcpudpflow
- sowie tiefergehende Analysen von HTTP Requests
(Timing, Content, Charset, Fehler, Größe...)
http_inspection_proxy
- HTTP Proxy
- liest nicht pcap-Daten, sondern TCP-Verbindungen
- Input: TCP-Daten (L4)
- Output: L7 Events
- leitet Daten weiter (Proxy)
- kann Daten bei Weiterleitung modifizieren
- dank AnyEvent single threaded und halbwegs performant
http_inspection_proxy - Ideen
- Anbindung Virenscanner
- SSL Bridging
- Verhindern non-SSL Tunnel via CONNECT
- HTML Normalisierung
- transparenter Proxy
- Ad Injection
weitere Ideen
- Rapid Prototyping von IDS Ideen
- SMTP RBL füttern durch Behavior Analyse in Honeynets o.ä
- Anbindung an IDS Bro via broccoli
- Einbindung in ALG/Proxies
- Extraction RTP Daten von SIP Call via Net::SIP
- Parallelisierung der Analyse auf mehrere Threads, Rechner
- ...
- eure Idee hier, Net::Inspect Namensraum offen für andere
Beispiel rtpxtract
- Extraktion von RTP-Streams aus SIP calls
- auf beliebigen UDP-Ports hören
- wenn es wie SIP+SDP ausschaut
- Medieninformation extrahieren und merken
- wenn Paket dafür ankommt Connection erstellen
- und Daten speichern
- close nach kurzem Timeout
Layers zusammenstöpseln
my $sip = SIPXTract->new;
my $udp = Net::Inspect::L4::UDP->new($sip);
my $raw = Net::Inspect::L3::IP->new($udp);
my $pc = Net::Inspect::L2::Pcap->new($pcap,$raw);
SIP Pakete erkennen
# extract SDP data
my $pkt = eval { Net::SIP::Packet->new($data) }
or return;
my $sdp = eval { $pkt->sdp_body } or return;
my @media = $sdp->get_media or return;
IP und Port für Medien merken
my %rtp;
...
# save media info in %rtp
for(@media) {
$rtp{ $_->{addr},$_->{port} } = $_;
}
und wenn Daten kommen Connection erstellen
package SIPXTract;
my %rtp;
sub pktin {
my ($self,$data,$meta) = @_;
my $m = delete $rtp{ $meta->{daddr},$meta->{dport} };
if ($m) {
# make connection
my $s = SIPXTract::RTPStream->new($meta,$m);
$s->pktin(0,$data,$meta->{time});
return $s;
}
.. extract SIP+SDP data
.. save media info in %rtp
return; # no connection for SIP packets
}
und dort RTP Daten sichern
package SIPXTract::RTPStream;
use base 'Net::Inspect::Connection';
...
sub pktin {
my ($self,$dir,$data,$time) = @_;
$self->{expire} = $time + 30; # short expire
..create file
..extract RTP payload
..save
}
pcap mainloop
my $time;
pcap_loop($pcap,-1,sub {
my (undef,$hdr,$data) = @_;
if ( ! $time || $hdr->{tv_sec}-$time>10 ) {
$udp->expire($time = $hdr->{tv_sec});
}
return $pc->pktin($data,$hdr);
},undef);
Net::Analysis
- oberflächlich gesehen ähnliches, layered Design
- zentraler Event-Dispatcher statt Subscribe der Layer untereinander
- L2,L3 hardcoded in Eventloop, keine Fragmentbehandlung
- zentrale Idee von "Monologen"
- sammelt alle Daten bis Richtungswechsel bevor Event generiert wird
- nur für kurze Monologe sinnvoll, sonst Out of Memory
- fragiles Konzept, auch HTTP funktioniert nicht immer so
- für Pipelining schrecklicher Workaround - alle Requests erst am Ende der TCP-Session
Sniffer::HTTP (Corion)
- ebenfalls event (push) basiert
- keine Fragmentbehandlung
- Modulename sagt klar das Ziel: nur HTTP
- alles zusammengepackt für HTTP-Parsing, Rest egal
- kann wahrscheinlich einfach on Top von Net::Inspect reimplementiert werden
Net::Sharktools
- nutzt Wiresharks Protokollhandler
- pull - erst alles einlesen, dann alles verarbeiten
- nur input als pcap (live oder File)
weitere Networkanalysetools
- irgendwie alles pcap/sflow basiert:
- pyshark (sharktools für python)
- tcpdump
- tshark
- wireshark
- ngrep/sipgrep
- pcapsipdump
related
- Analyse/MITM SSH via Net::SSH::LibSSH (github)
- Anbindung an Bro via Broccoli.pm (coming soon)
- Pcaps schreiben mit Net::PcapWriter
- fritz-capture = pcap(Fritz!Box)
